Revisión de Supermicro SuperServer E302-9D: una potencia sin ventilador 10G pfSense realizado por Anandtech

Fuente: https://www.anandtech.com

Intel lanzó los SoC Xeon D-2100 a principios de 2018, con un conjunto de características que los hace adecuados para varios mercados verticales, incluidos servidores edge, redes y almacenamiento.

Uno de los avances clave realizados en el Xeon D-2100 en comparación con la serie Xeon D-1500 de primera generación fue el soporte incorporado para dos interfaces de red 10G adicionales.

Con TDP a partir de 60 W, los SoC Xeon D-2100 se prestan a algunos servidores y productos para Edge Computing interesantes y únicos. Uno de estos sistemas es el SuperServer E302-9D de refrigeración pasiva de Supermicro con el SoC Xeon D-2123IT.

Como parte de los esfuerzos de evaluación de diferentes tecnologías y productos, los editores de AnandTech se encargan regularmente del diseño o identificación de bancos de pruebas adecuados.

Los requisitos para estos sistemas a menudo reflejan los requisitos de los desarrolladores de software y los entusiastas de los homelabs. La creciente adopción de 10G en varias líneas de productos de almacenamiento en red conectados a la red significó que estábamos buscando:

• Un sistema de bajo consumo

• Con múltiples puertos 10G para que actuara como banco de pruebas.

Nos comunicamos con Supermicro después de ver su placa FlexATX X11SDV-4C-TP8F-01.

Supermicro accedió gentilmente a prestarnos dos SuperServers basados en esta placa para llevar a cabo una prueba: el E302-9D en un factor de forma de escritorio refrigerado pasivamente (que estamos analizando en detalle hoy) y el 5019D-4C-FN8TP 1U versión para montaje en rack.

Introducción

La línea de productos Xeon D de Intel se dirige a los servidores que se utilizan en escenarios con limitaciones de potencia y tamaño (incluida la informática de Edge). Esto incluye aplicaciones en múltiples dominios, como almacenamiento, redes y comunicación.

La línea de productos integra núcleos de CPU de clase servidor junto con el concentrador del controlador de plataforma (PCH) en un solo paquete.

El Xeon D de primera generación (serie 1500) se basó en núcleos Broadwell-DE junto con el servidor C220 PCH. Nuestra cobertura de lanzamiento de la serie Xeon D-2100 sacó a la luz los detalles del núcleo del servidor actualizado (Skylake-DE) y PCH (Lewisburg C600-series).

La actualización de PCH relativamente hambrienta de energía y la adición de capacidades AVX512 en los núcleos Skylake significaron que el TDP mínimo subió de 20W en la familia D-1500 a 60W en la D-2100. Sin embargo, las actualizaciones también trajeron actualizaciones de conectividad bienvenidas.

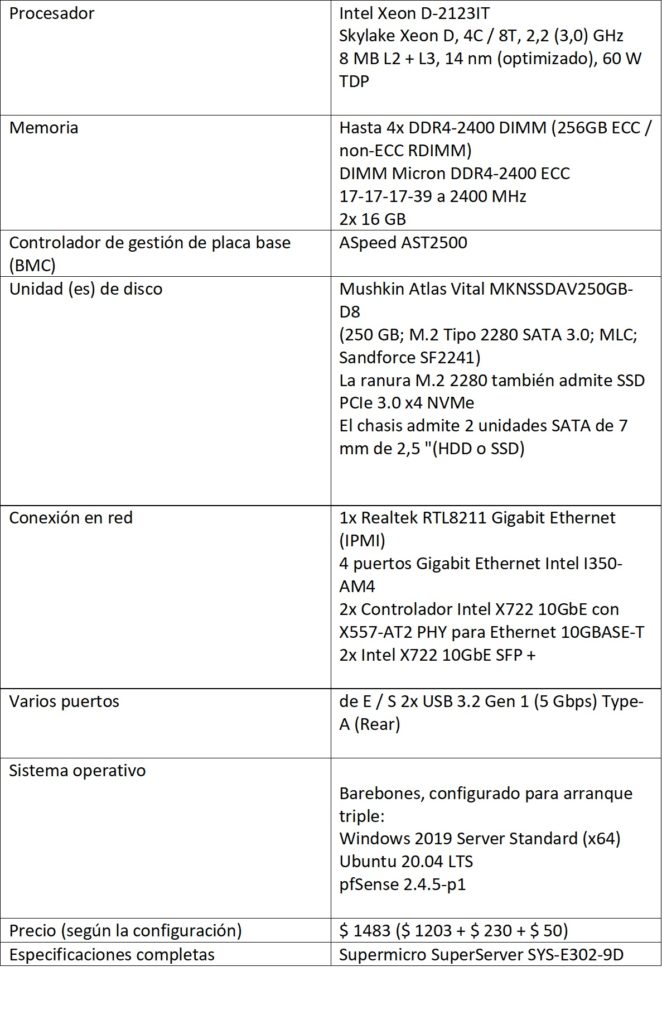

El Supermicro SuperServer E302-9D / X11SDV-4C-TP8F-01 que estamos viendo en esta revisión utiliza el Xeon D-2123IT con una configuración 4C / 8T. Tiene el menor TDP de todos los miembros de la familia D-2100, pero viene con soporte para hasta cuatro puertos 10G.

El TDP de 60 W del SoC permite a Supermicro utilizarlo en un sistema refrigerado pasivamente. Hasta donde sabemos, este es el único sistema x86 disponible en el mercado que proporciona a los consumidores cuatro puertos Ethernet 10G en una configuración sin ventilador.

La serie Xeon D-2100 ofrece soporte para hasta 20 carriles PCIe 3.0, 14 carriles SATA 3.0 y 4 puertos USB 3.0. El D-2123IT puede equiparse con hasta 256 GB de memoria ECC DDR-2400.

Al crear la placa X11SDV-4C-TP8F-01 utilizada en el E302-9D, Supermicro ha trabajado en torno a estas características para crear una placa / sistema compacto que atraiga a los desarrolladores y entusiastas de los laboratorios domésticos que trabajan en aplicaciones de red de vanguardia.

El SuperServer E302-9D se comercializa como un sistema integrado que comprende el chasis CSE-E302iL y la placa X11SDV-4C-TP8F-01. La fuente de alimentación es un adaptador externo de 150W. El chasis tiene un botón de encendido y un LED de estado en el panel frontal, con todos los puertos de E / S en la parte trasera. El chasis admite una tarjeta PCIe de perfil bajo montada horizontalmente. Las dimensiones vienen en 205 mm x 295,2 mm x 73 mm.

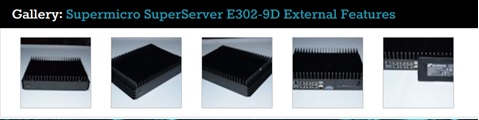

La siguiente galería nos muestra el diseño externo del sistema.
